민락2지구제일풍경채 센텀애비뉴모나코 천장에어컨수리

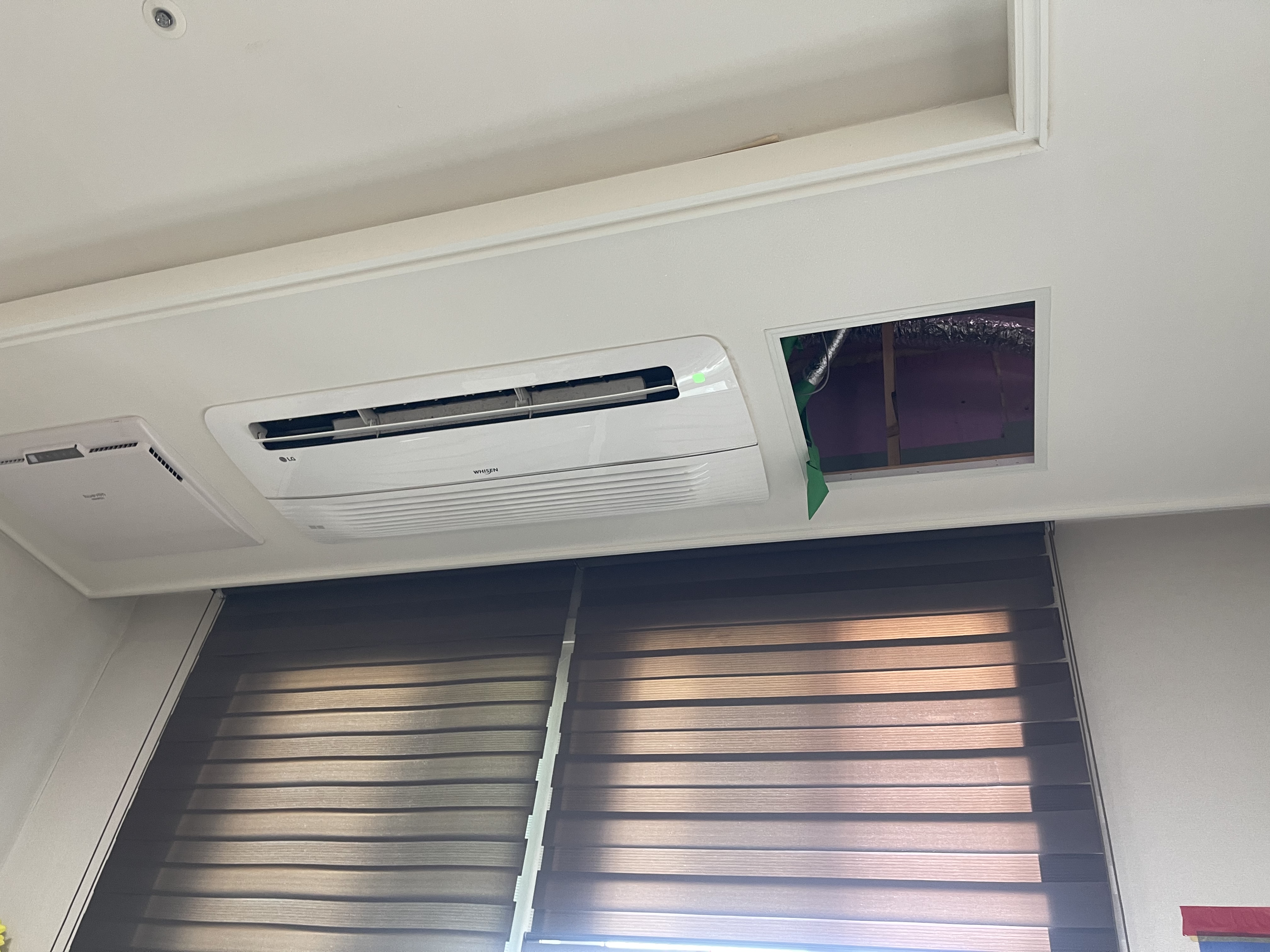

경기도 의정부 민락2지구 제일풍경채 센텀애비뉴모나코 오피스텔에서 팬은 돌아가는데 차가운 바람이 전혀 나오지 않는다는 연락을 받았습니다

팬 구동과 냉방 기능은 별개로 작동합니다 팬이 도는 것은 FCU 전원과 팬 모터에 이상이 없다는 뜻이고 냉기가 없다는 것은 냉수가 열교환기로 흐르지 못하고 있다는 신호입니다 CLS에어컨은 이 구분을 기반으로 배관 계통을 집중 점검했습니다

민락2지구 오피스텔 단지는 지역 냉방 플랜트에서 냉수를 공급받는 방식입니다 중앙에서 냉수를 보내더라도 세대 내 FCU에 연결된 전동밸브가 열리지 않으면 냉수는 코일을 통과하지 못하고 냉방이 이루어지지 않습니다

전기 신호로 고장 위치를 추적

제어 신호를 컨트롤러부터 전동밸브 구동기까지 단계별로 확인했습니다 컨트롤러는 냉방 신호를 정상 발신하고 있었고 신호선이 구동기 단자까지 정상 연결된 것도 확인했습니다 그러나 구동기 자체는 신호를 받아도 전혀 반응하지 않았습니다

구동기에 직접 전원을 연결해 동작 여부를 확인한 결과 아무 움직임도 발생하지 않았습니다 구동기를 탈거하고 내부를 열어보니 모터 코일 부분이 열에 의해 소손된 상태였습니다 전기적 과부하로 코일이 타버려 더 이상 자기력이 생기지 않는 상태였습니다

모터 소손 원인과 구동기 교체

FCU 전동 2방 밸브 구동기는 냉방 시즌마다 수백 회 이상 개폐 동작을 반복합니다 장기간 사용하면 모터 코일에 열 피로가 쌓이고 절연이 파괴되어 단락이 발생합니다 이번 구동기는 입주 후 상당 기간이 지난 상태로 모터가 더 이상 동작할 수 없는 수준까지 소손되어 있었습니다

동일 토크와 전압 규격의 신품 구동기를 설치했습니다 배선 연결과 접지 상태를 확인한 뒤 신호를 보내자 밸브가 즉각 열리며 냉수 흐름이 시작되었습니다 열교환기 코일 표면 온도가 빠르게 떨어지는 것을 실시간으로 측정했습니다

개폐 사이클 검증과 최종 확인

구동기 교체 직후 냉방 설정을 최대로 높여 밸브 전개방 상태를 30분간 유지했습니다 이후 설정 온도를 실내보다 높게 바꿔 밸브가 자동으로 닫히는 것을 확인했습니다 다시 설정 온도를 낮추자 밸브가 재개방되었습니다 이 사이클을 두 번 반복하여 자동 제어가 정상 작동함을 검증했습니다

냉수 배관 연결부에 결로가 생기는 것을 확인하여 배관 씰 상태에 이상이 없음을 점검했습니다 드레인 팬에 소량의 슬러지가 쌓여 있어 함께 세척하고 작업을 마쳤습니다 입주민께서 서늘한 바람이 즉시 나온다고 하셨고 이후 추가 연락은 없었습니다
